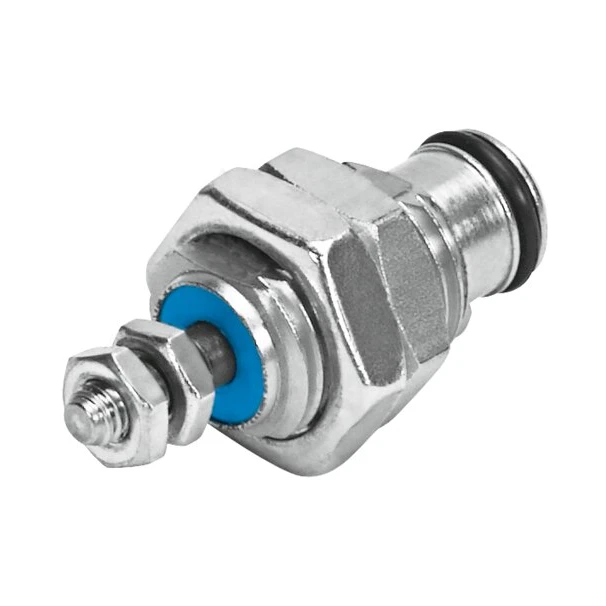

Xy lanh Festo EGZ Series

Festo EGZ Series là dòng xy lanh khí nén dạng hộp, có thiết kế đặc biệt nhỏ gọn để lắp trực tiếp vào các cơ cấu máy có không gian hạn chế. Xy lanh sử dụng cơ cấu tác động đơn với lò xo hồi vị, gồm các đường kính pít tông 6, 10 và 16 mm cùng các hành trình 5, 10 và 15 mm. Thân xy lanh được chế tạo bằng đồng thau mạ niken, trong khi cần pít tông sử dụng thép hợp kim cao.

EGZ Series hoạt động với áp suất từ 2 đến 8 bar và nhiệt độ môi trường từ -20°C đến +80°C. Tại áp suất 6 bar, lực đẩy lý thuyết tương ứng với các đường kính pít tông 6, 10 và 16 mm lần lượt là 14 N, 42 N và 109 N. Kết nối khí nén sử dụng ren M3 hoặc M5 tùy kích thước, vị trí lắp đặt không bị giới hạn và xy lanh được cố định bằng ren ngoài kết hợp đai ốc khóa.

Với kích thước nhỏ, kết cấu lắp đặt đơn giản và nhiều lựa chọn đường kính pít tông, Festo EGZ Series phù hợp cho cơ cấu đẩy, chặn, kẹp, định vị chi tiết và các thiết bị tự động hóa cần xy lanh khí nén hành trình ngắn trong không gian lắp đặt hạn chế.
