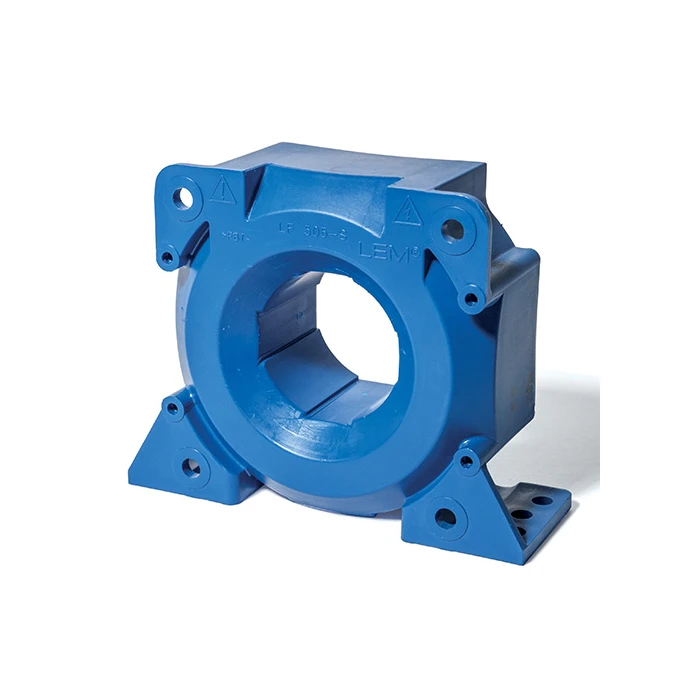

Cảm biến dòng điện LEM LF 505 Series

LEM LF 505 Series là dòng cảm biến dòng điện vòng kín sử dụng hiệu ứng Hall, được thiết kế để đo dòng điện một chiều, xoay chiều và dòng điện dạng xung mà không cần ngắt mạch công suất. Thiết bị sử dụng công nghệ Hall bù với cuộn dây thứ cấp tạo từ trường đối nghịch, giúp giảm ảnh hưởng của từ trường ngoài và cung cấp tín hiệu đo có độ chính xác cao.

LF 505 Series có dòng điện danh định 500 A RMS, với phạm vi đo có thể đạt khoảng ±1.500 A tùy phiên bản. Cảm biến sử dụng nguồn cấp ±15 VDC, ngõ ra là tín hiệu dòng điện tỷ lệ với dòng sơ cấp và có thời gian đáp ứng khoảng 1 µs. Thiết bị có khả năng cách ly điện giữa mạch sơ cấp và thứ cấp, nhiệt độ làm việc khoảng -40 đến +85°C.

Với khả năng đo dòng điện lớn, đáp ứng nhanh và cách ly điện, LEM LF 505 Series phù hợp cho biến tần, bộ truyền động động cơ, bộ biến đổi công suất, nguồn điện, thiết bị hàn và các hệ thống đo lường – điện tử công suất.
