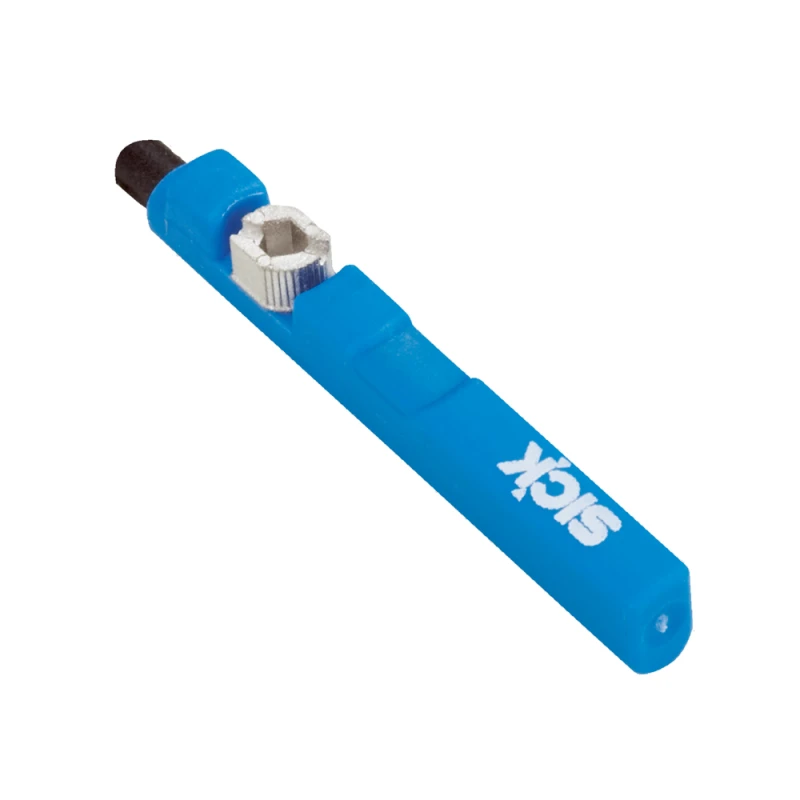

Cảm biến xy lanh Sick RZC1 Series

Sick RZC1 Series là dòng cảm biến từ cho xy lanh khí nén, sử dụng tiếp điểm Reed để phát hiện vị trí piston thông qua từ trường của nam châm tích hợp trong piston. Cảm biến được thiết kế cho các xy lanh có rãnh chữ C, đồng thời có thể sử dụng bộ chuyển đổi để lắp trên một số loại xy lanh khác.

RZC1 Series có thiết kế nhỏ gọn với chiều dài thân 26,3 mm, hỗ trợ các phiên bản DC 2 dây hoặc AC/DC 3 dây tùy cấu hình. Một số phiên bản có điện áp cấp 5–30 V AC/DC, tần số chuyển mạch lên đến 500 Hz, dòng tải liên tục tối đa 500 mA và cấp bảo vệ lên đến IP68/IP69K. Cảm biến có đèn LED hiển thị trạng thái, độ lặp lại tối đa 0,1 mT và dải nhiệt độ hoạt động -30 đến +80°C.

Nhờ thiết kế lắp đặt trực tiếp từ phía trên vào rãnh C và cơ cấu cố định bằng vít xoay một phần tư vòng, Sick RZC1 Series phù hợp cho các ứng dụng phát hiện vị trí piston và giám sát vị trí cuối hành trình của xy lanh khí nén, cũng như các cơ cấu tuyến tính và kẹp sử dụng rãnh C.
