Undervoltage Release - Cuộn cắt thấp áp

Undervoltage Release

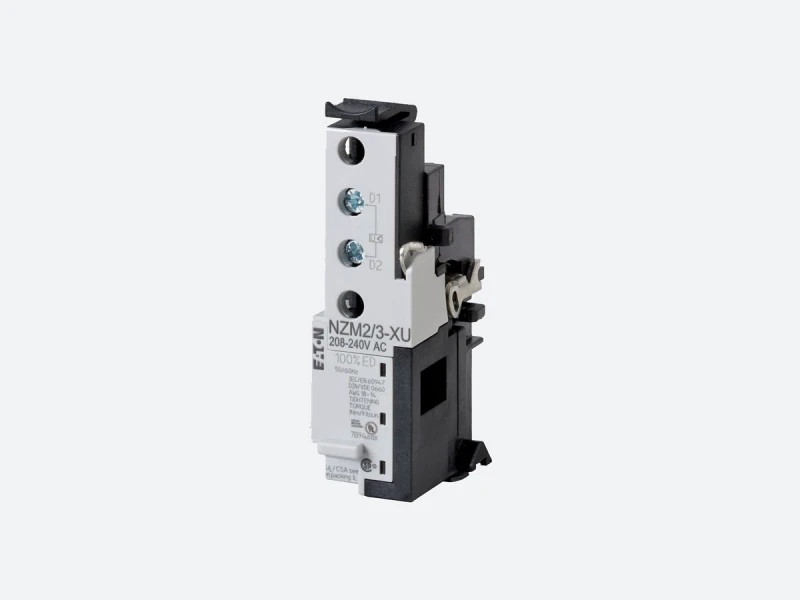

Hình ảnh tham khảo, sản phẩm thực tế có nhiều hình dạng khác nhau

Undervoltage Release (Cuộn cắt thấp áp) là phụ kiện có thể lắp thêm cho circuit breaker, có chức năng làm circuit breaker nhả cơ cấu đóng cắt khi điện áp điều khiển giảm xuống dưới mức quy định hoặc bị mất hoàn toàn.

Undervoltage Release không phải là một loại relay độc lập và thường được lắp bên trong hoặc gắn kèm MCCB, ACB hoặc một số loại circuit breaker.

Chức năng

  • Tác động lên cơ cấu đóng cắt để ngắt mạch khi điện áp điều khiển bị thấp hoặc mất
  • Ngăn thiết bị tiếp tục hoạt động khi nguồn điều khiển không đáp ứng yêu cầu
  • Giúp thực hiện chức năng bảo vệ và liên động trong hệ thống điện
  • Hỗ trợ ngăn thiết bị tự khởi động lại sau khi nguồn điện được phục hồi, tùy thiết kế

Cấu tạo chính

  • Cuộn dây điện từ (Coil): nhận điện áp điều khiển và tạo lực từ
  • Lõi sắt/Phần ứng (Armature): bị hút bởi lực từ của cuộn dây khi có đủ điện áp
  • Cơ cấu truyền động/nhả: truyền chuyển động từ phần ứng đến cơ cấu nhả của circuit breaker
  • Lò xo: tạo lực đưa cơ cấu về vị trí nhả khi cuộn dây mất điện hoặc điện áp giảm
  • Đầu nối điện: kết nối UVR với nguồn điện áp điều khiển

Nguyên lý hoạt động

  • Khi điện áp điều khiển đủ mức → cuộn UVR được kích hoạt → cho phép cơ cấu đóng cắt duy trì trạng thái đóng
  • Khi điện áp giảm xuống dưới ngưỡng cài đặt hoặc mất điện áp → lực giữ của UVR không còn đủ → cơ cấu nhả tác động → circuit breaker mở
  • Khi điện áp trở lại, tùy thiết kế, breaker thường không tự động đóng lại mà cần thực hiện thao tác đóng lại theo cơ chế của thiết bị
  • Một số ứng dụng

    • Circuit breaker / MCCB / ACB
    • Tủ điện công nghiệp
    • Hệ thống điều khiển động cơ
    • Máy móc công nghiệp
    • Hệ thống phân phối điện
    • Các mạch yêu cầu thiết bị phải ngắt khi mất nguồn điều khiển
    • Starline cung cấp các loại Undervoltage Release - Cuộn cắt thấp áp của nhiều thương hiệu nổi tiếng trong thị trường công nghiệp. Sử dụng mã model để tìm kiếm sản phẩm hoặc liên hệ 0979-516-580 để được tư vấn.
